В этом разделе вы можете подробно узнать о ценах и возможной комплектации шаблона Pavel Soldatov, его характеристиках и принципе работы, а также подробное описание того, как получить этот шаблон.
Мы рекомендуем вам приобрести шаблон Pavel Soldatov в следующей минимальной комплектации:
1. трафарет Павла Солдатова — 1 шт.
В комплект входит дополнительный параллельный упор для врезной планки и патрубок для подключения пылесоса.
2. раздвижная монтажная шина, состоящая из трех частей — 1 шт.
3. рекомендуемый набор сменных шаблонных вставок — 6 шт.
— Петли под карты 100 мм регулируются по длине и ширине;
— под Валерием 140/160 x 16
— Для навесного замка AGB 196×18
— Под магнитным ударником AGB 196×18 (55×16)
— под петлей карта 120-150
Выбранный вами набор упакован в картонную коробку. (600*130*70).
Стоимость рекомендованного набора всего 6990 рублей.
Кроме того, вы можете приобрести футболки за 590 рублей/шт, вставки необходимых размеров за 249 рублей/шт, двойные комплекты (например, под лицевые и нательные петли) за 498 рублей/шт.
Рекомендуемый набор можно дополнить или заменить другими предметами в соответствии с вашими желаниями и потребностями. При выборе вставок ориентируйтесь на размер фигур, которые вы планируете посадить.
Доставка осуществляется через транспортные компании или Почту России.
Оплата за доставку транспортной компанией производится получателем при получении отправления в офисе транспортной компании.
При отправке почтой России стоимость доставки оплачивается покупателем вместе с общей суммой заказа (стоимость заказа + стоимость доставки).
Описание Павел Солдатов Шаблон.
Предлагаю вашему вниманию уникальную запатентованную систему для встраивания дверной фурнитуры в межкомнатные двери — Павел Солдатов Шаблон 3.0i.
Это приспособление — результат многолетнего опыта сборки дверей и многомесячных технических исследований.
По своей точности, универсальности и простоте настройки Template не имеет себе равных в мире.
Шаблон позволяет осуществлять:
— петли всех размеров с карточным приводом и скрытые петли, а также петли-бабочки;
— врезные дверные замки и засовы всех типов и размеров;
— врезные защелки и замки всех типов и размеров;
— врезание всех типов и размеров торцевых дверных замков.
Мы выполняем все операции ручной фрезой любой марки с дифференциалом диаметром 8 мм на направляющую втулку фрезы.
Шаблон быстро и точно размещается на двери или раме без использования измерительных и разметочных инструментов.
Неизменно высокий уровень точности врезной и скользящей фурнитуры повторяется снова и снова, независимо от размеров дверных панелей и рам, а также допусков и распределения размеров дверных панелей и рам.
Шаблон быстро и легко (в течение нескольких секунд) адаптируется к любому типу и размеру фурнитуры и позволяет быстро корректировать размеры любой картонной петли.
Шаблон тонкий, легкий и прочный. Он окрашен стойкой порошковой краской, а деревянные накладки предотвращают повреждение краски и других отделочных материалов на обрабатываемых поверхностях.
Основной принцип работы с трафаретом сводится к одному: ставьте все вертикально и ровно!
Сдвиньте несущую часть шаблона до упора в зажимы, копируя таким образом толщину дверного полотна, и при переносе на коробку уприте его в уплотнитель, установив отступ от уплотнителя до края посадочного места петли такого же размера, как на полотне.
Если толщина створки не соответствует размеру четверти для створки на раме, при установке шаблона на раму опорная часть остается неизменной, а параллельный упор перемещается в плюс или в минус, пока не упрется в край рамы.
Вставные шаблоны имеют «дуракоустойчивую» защиту в виде диагонального среза на одном углу, чтобы их нельзя было отрегулировать другим способом. Шаблоны также имеют квадратные вырезы для размещения фланцев подвижных параллельных упоров, так что размер между петлей и внешним краем параллельных упоров устанавливается на уровне 200 мм практически без зазора.
Из-за удлинения части держателя шаблона и опорных частей на параллельных упорах, площадь опоры всего шаблона увеличивается по мере увеличения толщины полотна.
Все детали держателя трафарета и вставки трафарета изготовлены из 1,5-миллиметровой стали и окрашены стойкой к истиранию порошковой краской. В то же время он легкий и прочный благодаря использованию в конструкции угловых компонентов. Шаблоны не отклоняются во время работы, так как опираются на монтажные скобы параллельных упоров и на другие части держателя шаблонов по периметру.
Это долгая история о телескопической удочке. Видеообзор лучше. Но в двух словах, вы вставляете выступающие винты на внешних концах в вырезы петель на листе, фиксируете этот размер и перемещаете его в коробку, вставляя один конец в первую уже вырезанную петлю (верхнюю или нижнюю, неважно), а другой конец в зажимной держатель шаблона, ограничивая его движение. Для телескопической штанги шаблон имеет отверстия в черных ушках рядом с угловыми упорами. Он работает как штангенциркуль, но без размерной шкалы.
На шаблоне нет числовых отметок, поэтому никаких расчетов производить не нужно. Чтобы отцентрировать шаблон для врезных замков, их резьбы и ригелей относительно центрирующего края дверного полотна, просто положите симметричный шаблон на ступенчатые пазы с каждой стороны, ослабив все четыре барашковые гайки на верхнем основании шаблона.
Для врезки карниза предусмотрен дополнительный параллельный упор. Это также просто.
Для карточных петель разных размеров (100, 120, 125, 130) длина каждой петли может быть индивидуально отрегулирована всего за одну секунду с использованием одного и того же шаблона для вставки. Ширина петель также может быть установлена на любую ширину путем перемещения параллельного упора в плюс или минус от нулевого положения, на что указывают маленькие отверстия в нижней части вырезов ступеней.
Надеюсь, теперь ваша работа станет легче и приятнее.
Присоединяйтесь к международному проекту «DOOR service Club» на сайте drs — club . ru .
Клуб, где профессиональные плотники и плотники-любители делятся своим опытом и обсуждают вопросы, которые объединяют нас в этом ремесле.
Станьте лучшим вместе с большой и дружной командой установщиков дверей клуба «DOOR service».
Выкройку Павла Солдатова можно приобрести на этой странице в разделе ЗАКАЗАТЬ МОДЕЛЬ, где вы можете выбрать необходимый вам комплект по таблице-калькулятору. И пусть вас не пугает регистрация — это простая форма, в которую вы вводите свои контактные данные, чтобы мы могли связаться с вами и отправить ваш заказ.
Если у вас возникли трудности с заказом, мы всегда готовы помочь. Позвоните нам по телефону 8 937 459 17 33 (Елена), и мы вместе решим все ваши вопросы.
Или задайте свой вопрос в письме на электронную почту клуба
Для удобства общения, пожалуйста, напишите свое имя и номер телефона.
Надеюсь, вы понимаете, что никто вас не обманет. Во-первых, я никогда этого не делал и не собираюсь, а во-вторых, я не вкладывал много сил и души в свое изобретение, которое, я уверен, принесет вам комфорт и удовольствие в работе.
Последняя модель 3.0i обновлена (пластик там, где была фанера)

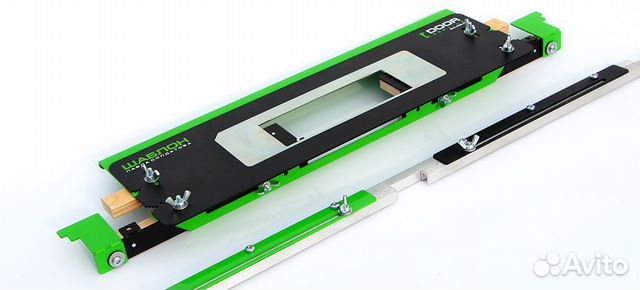

Универсальный шаблон Павла Солдатова для сборки дверей.
Трафарет Павла Солдатова имеет следующую базовую комплектацию (последняя модификация, с насадкой для удаления пыли):
1. держатель трафарета — 1 шт.
Базовый набор сменных трафаретов — 5 шт.
(вставка для карточных петель от 94 до 105 мм — 1 шт; вставка для ригеля — 1 шт; вставка для магнитного замка AGB 196*18 с ответной частью — 2 шт; вставка для карточной петли 120-150 и аналогичных моделей — 1 шт).
3. копировальная рейка — 1 шт.
4. дополнительная параллельная остановка — 1
5. насадка для пылесоса
6. картонная упаковка (600*120*70)
7. дополнительная планка для ручек и утопленных цилиндров
В Москве получить шаблон можно в ТЦ Город, ш. Энтузиастов. Римская, Авиамоторная. Оплата по факту получения.
Дата и время сбора по договоренности.
Также можно заказать несколько вкладышей, копировальных рукавов, которые Павел Солдатова представляет на странице шаблона. Звоните. Если я не ответил — возвращайтесь обязательно после 19-00
На YouTube довольно много видеороликов и обзоров, посвященных этому приложению.
Инструмент является уникальным, запатентованным. Очень прост в использовании. Быстро окупается. Качественные мортиры с шаблоном приятно удивят вас и ваших клиентов.
Шаблон для петель и врезных замков:
сравнение инструментов
В этой статье мы расскажем об универсальных тележках и шаблонах для врезки петель и замков в дверное полотно: в чем их отличия, какой лучше выбрать и купить. Мы рассмотрим их особенности и преимущества.
Универасльный шаблон для врезки петель и замков УФК-ПРОФИ
Профессиональные столяры и монтажники межкомнатных дверей предпочитают именно этот держатель фрезы — универсальный фрезерный шаблон UFK-PROFI
Основные характеристики шаблона для петель и врезных замков
- Не требует дополнительных приспособлений (молдингов, комплектов и т.д.) — врезает абсолютно все петли, замки, засовы и т.д., имеющиеся на рынке.
- Заводская фурнитура с нулевым допуском.
- Легкость и простота в использовании — не требуется шаблонов или обучения маршрутизации.
- Мгновенный врезной рез — подгоните шаблон под размер петли или замка и сделайте врезной рез (занимает менее минуты).
- Быстрая и легкая регулировка размеров посадки — все быстро и легко.
- Подходит для всех типов маршрутизаторов.
- Может одновременно устанавливать дверные и рамные петли.
- Подходит для винтов любого размера.
- Все существующие скрытые петли могут быть вставлены.
- Легкий и компактный 3,5 кг (легко транспортировать, не занимает много места).
- Цена: 14 800 рублей (на момент написания статьи).
Даже с появлением новых фитингов нестандартного размера, каретка UFC-PROFI для штрихов и разрезов является универсальной, и ее разрез не зависит от размера и конструкции фитингов.
Приспособление для врезки петель и замков Virutex
Хороший аналог для того же типа раствора, но с существенным недостатком.
- Можно использовать только маршрутизатор, изготовленный компанией Virutex.
- Сложная и трудоемкая подготовка и подгонка размеров под врезку.
- Высокая стоимость — необходимо приобрести 3 инструмента: один для врезных петель, один для врезных замков и один для скрытых петель. (Общая стоимость — более 110 000 рублей).
- Невозможно одновременно врезать дверное полотно и коробку.
- Это не приводит к врезанию винта.
Инструмент тяжелый и громоздкий, его неудобно транспортировать, и вам придется постоянно носить с собой 2 инструмента: один для петель, другой для замков (весом более 15 кг).
Различные наборы шаблонных вставок для врезки петель и замков
Основное отличие от предыдущих методов установки шпоночных пазов и ключей заключается в том, что эти вставки не являются универсальными наборами шпоночных пазов и ключей.
Они представляют собой набор планок из металла, текстолита или оргстекла.
Основные недостатки:
- Чрезмерное количество шаблонов (планок) для врезной фурнитуры; каждая планка затачивается под определенную петлю или замок.
- Не удобно носить с собой 100 полосок.
- Найти подходящий вариант вдвойне сложнее.
- Если у вас нет планок нужного размера, вам придется купить больше (если они есть в наличии, конечно) или подождать, пока одну сделают на заказ.
- Цена комплекта составляет 36 000 рублей.
Покупка всех имеющихся планок не гарантирует, что они включают в себя всю фурнитуру, которая есть на рынке.
Разнообразие слишком велико.
На официальном сайте производителя указано, что планки продаются только для самых популярных петель.
Ассортимент фурнитуры для межкомнатных дверей увеличивается с каждым годом — это иррациональная гонка, в которой постоянно приходится «пополнять».
Кондуктор для врезки замков Gidmaster
Это неплохое устройство, но у него есть большой недостаток — шаблон «gidmaster» фиксируется только, и только с помощью дрели.
Если вы решили купить этот шаблон, то вам обязательно нужно знать:
- Установка размеров не точная, а с допуском — функция установки размеров для врезных фитингов реализована неправильно.
- Поскольку скорость вращения дрели не такая высокая, как у фрезера, на эмалированных дверях могут появиться зазубрины или сколы.
- Стоимость такого устройства: 8 500 — 10 000 тысяч рублей.
- Можно использовать только фрезы с цанговой резьбой, обычные фрезы не подходят.
Вывод:
— Основано на мнениях профессиональных мастеров и установщиков дверей (+ после изучения и тестирования всех устройств, представленных на рынке).
Первое место (цена, скорость, качество, возможности и функциональность) бесспорно достается универсальному шаблону UFC для врезки петель и замков.
